WD10EZEX Festplatte reparieren: PCB-Tausch, SPI-ROM flashen und der Fehler den ALLE machen
Von einem Profi für Profis — und alle die es werden wollen.
📋 Kurzfassung: Der Motor-Controller auf dem PCB ist durchgebrannt, die Daten sind noch da. Ein reiner Platinentausch reicht nicht — das ROM mit den adaptiven Parametern muss mit.

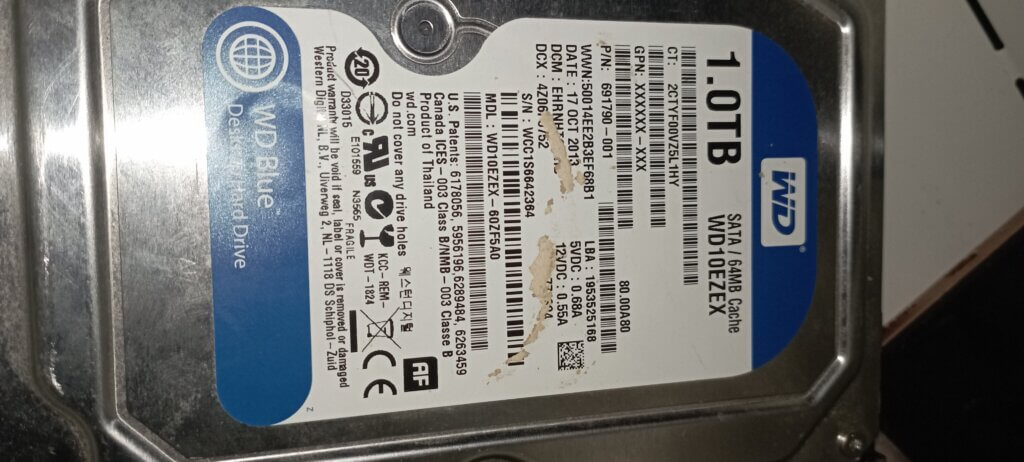

- Patient: Western Digital WD10EZEX-60ZF5A0, 1 TB SATA
- Defekt: durchgebrannter Motor-Controller nach Überspannung
- Nötig: Spenderboard mit passender MCU-Revision, SPI-Programmer, Isopropylalkohol
- Der Fehler, den fast alle machen: die J1-Kontakte nicht reinigen
Die Ausgangssituation

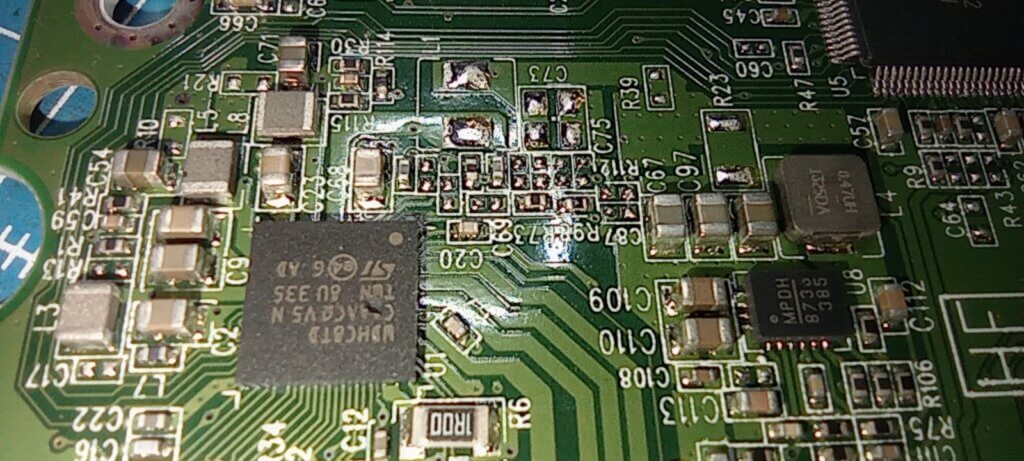

Eine Western Digital WD10EZEX-60ZF5A0 (1TB, SATA) liegt im Schrank. Backup-Platte, funktionierte einwandfrei — bis der Motor-Controller auf dem PCB durchgebrannt ist. Klassischer Überspannungsschaden. Der Chip hat einen runden Brandfleck in der Mitte, die Platte ist tot.
Die Daten sind wichtig. Also: PCB-Tausch.
Klingt einfach. Ist es nicht.
Dieser Artikel beschreibt den kompletten Weg — inklusive aller Fehler, Sackgassen und der überraschenden Lösung am Ende. Denn genau da steckt das Wissen das wirklich zählt.
Was du brauchst
- MiniPRO TL866 (oder CH341A, aber MiniPRO ist deutlich zuverlässiger)
- SOIC-8 Clip (für In-Circuit-Lesen, optional)
- Lötstation mit Heißluft
- Isopropylalkohol 99%
- Wattestäbchen
- Multimeter
- AsProgrammer oder Xgpro Software
- CrystalDiskInfo
- Geduld. Viel Geduld.
Schritt 1: Original-ROM sichern — BEVOR du irgendetwas tust
Das ist der wichtigste Schritt überhaupt. Ohne Original-ROM kannst du die Platte nicht retten.
Der SPI-ROM-Chip auf dem PCB enthält:
- Die Firmware (
80.00A80in diesem Fall) - Die ROYL-Module — plattenspezifische Adaptive Parameter für die Schreib-/Leseköpfe
- Head Map mit DCM-Code (
{O{Pbei dieser Platte) - Servo-Kalibrierungswerte
Diese Daten sind einzigartig für jede einzelne Platte. Kein anderes Board hat diese Werte. Ohne sie findet die MCU die Service Area (SA) auf den Magnetplatten nicht → Platte bootet nicht.

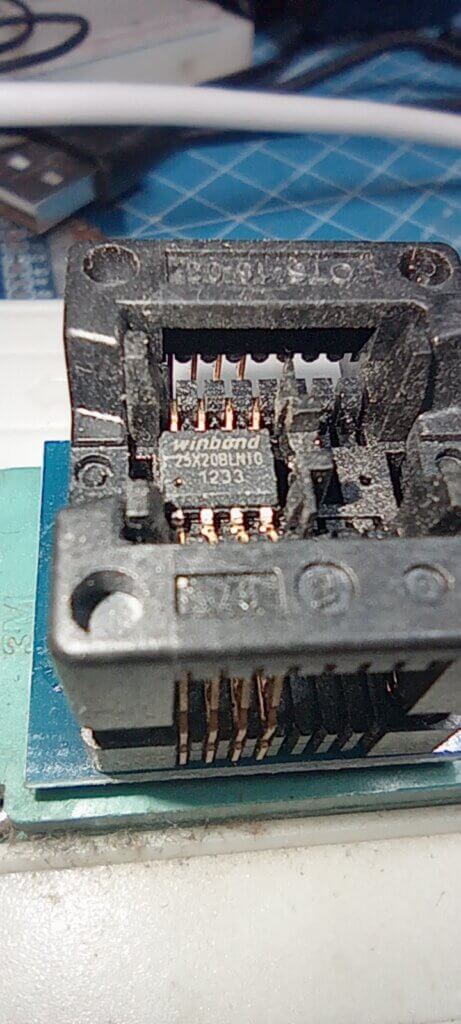

ROM auslesen — richtig
Chipbezeichnung identifizieren: Auf dem Original-PCB der WD10EZEX-60ZF5A0 mit MCU 771824-706 sitzt ein Winbond W25Q32JV — 32Mbit = 4MB.
⚠️ Kritischer Fehler: Viele Tools erkennen den W25Q32 automatisch als kleineren Chip und lesen nur 1MB aus. Das reicht zufällig, weil WD den ROM als 4x identische 256KB-Kopien ablegt — aber du weißt es nicht sicher bis du es geprüft hast!
So liest du korrekt aus:
- MiniPRO starten
- Manuell auswählen: Winbond → W25Q32JV
- NICHT automatisch erkennen lassen
- Read → Datei speichern als
original_rom.BIN - Größe prüfen: muss 4.194.304 bytes = 4MB sein
Struktur des WD Tresselb ROM:
0x000000 - 0x03FFFF → 256KB aktiver ROM (Firmware + ROYL)
0x040000 - 0x07FFFF → 256KB Backup-Kopie (identisch)
0x080000 - 0x0BFFFF → 256KB Backup-Kopie (identisch)
0x0C0000 - 0x0FFFFF → 256KB Backup-Kopie (identisch)Der ROYL-Bereich liegt bei Offset 0x3D000 bis 0x40000 (12KB) innerhalb jeder 256KB-Kopie.
ROM analysieren mit Python
python
with open('original_rom.BIN', 'rb') as f:
d = f.read()
# Prüfe ob alle 4 Kopien identisch sind
q = 0x40000
print("Q1==Q2:", d[0:q] == d[q:2*q])
print("Q1==Q3:", d[0:q] == d[2*q:3*q])
print("Q1==Q4:", d[0:q] == d[3*q:4*q])
# ROYL finden
import re
for m in re.finditer(b'ROYL', d[:0x40000]):
pos = m.start()
block = d[pos:pos+32]
print(f"ROYL @ 0x{pos:05x}: {block.hex()}")
print(f" DCM: {block[0x0c:0x14].decode('ascii','replace')}")Schritt 2: Das richtige Spenderboard finden
Hier machen 90% aller Hobbyisten den entscheidenden Fehler: Sie kaufen ein Board mit gleicher PCB-Nummer aber falscher MCU.
Was wirklich zählt

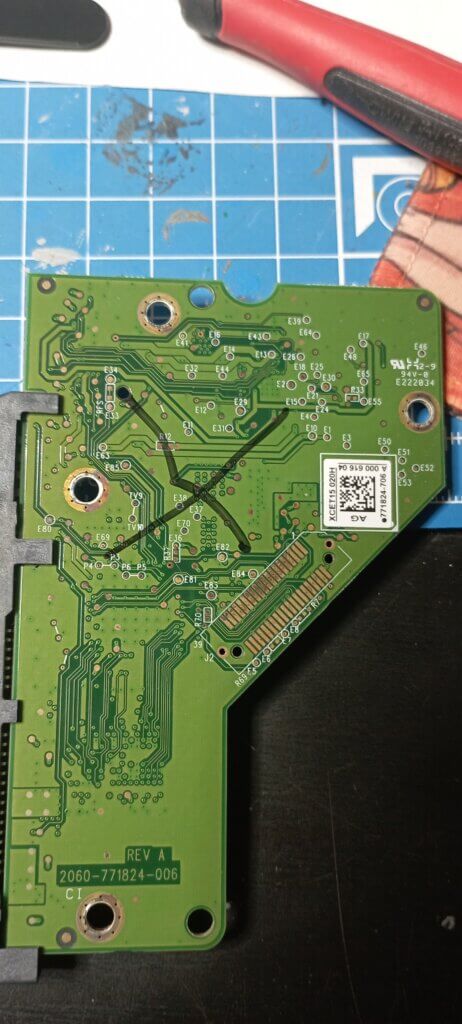

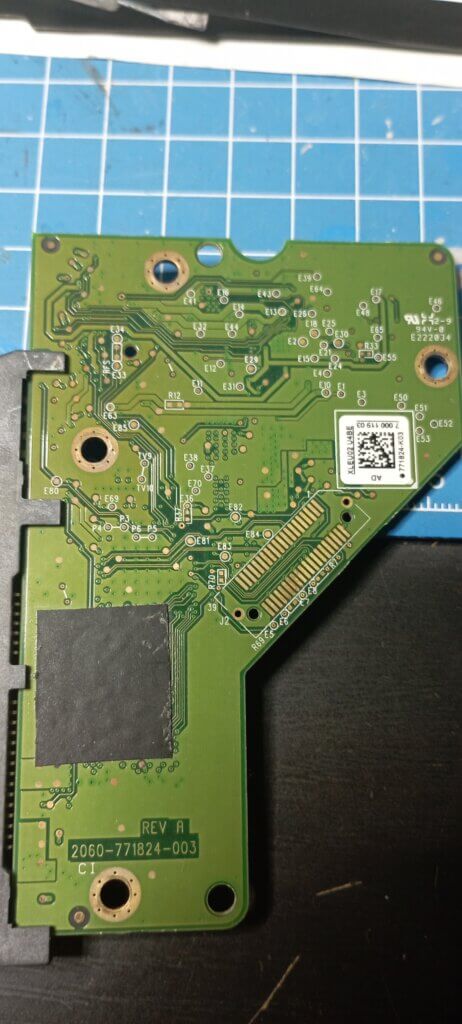

Die PCB-Nummer (2060-771824-006) ist nicht ausreichend. Was zählt ist die MCU-Revision auf dem Marvell-Chip.
So liest du die MCU-Revision:
- Dreh das PCB um
- Suche den QR-Code auf dem Marvell-Chip (großer quadratischer BGA-Chip)
- Dort steht z.B.
771824-706undXCET15
Für die WD10EZEX-60ZF5A0 brauchst du:
| Parameter | Wert |
|---|---|
| MCU | 771824-706 |
| Stepping | XCET15 |
| PCB | 2060-771824-006 REV A |
Häufige Verwechslungen:
| MCU | Stepping | Kompatibel? |
|---|---|---|
| 771824-706 | XCET15 | ✅ JA |
| 771824-A06 | XCVS14 | ⚠️ Bedingt* |
| 771824-K03 | XLEU02 | ❌ NEIN |
| 771824-003 | — | ❌ NEIN |
*Mehr dazu weiter unten.
Pro-Tipp beim eBay-Kauf: Verlange immer ein Foto vom MCU-QR-Code. Seriöse Verkäufer liefern das sofort. Wer zögert — nicht kaufen.
Schritt 3: ROM auf Spenderboard übertragen
Option A: ROM-Chip physisch tauschen (empfohlen)
- Original ROM-Chip vom defekten PCB ablöten (Heißluft, 320°C, SOIC-8)
- ROM-Chip vom Spenderboard ablöten
- Original-Chip auf Spenderboard löten
- Pin 1 Orientierung beachten! (kleiner Punkt auf Chip = Pin 1)
- Fertig — kein Flashen nötig
Option B: ROM-Inhalt übertragen (wenn Chip tot)
Wenn der Original-Chip defekt ist, muss der Inhalt auf einen neuen Chip geflasht werden.
Chipauswahl:
- Original war W25Q32JV (4MB)? → Neuen W25Q32JV kaufen (~1-2€)
- Spenderboard hat PM25LD040 (512KB)? → Trotzdem kompatibel! (siehe unten)
Wichtig beim Flashen auf kleineren Chip:
Wenn der Spenderboard-Chip kleiner ist als der Original-Chip, musst du die Datei anpassen:
python
# 4MB ROM auf 512KB kürzen (erste 512KB reichen!)
with open('original_rom.BIN', 'rb') as f:
orig = f.read()
# Prüfe ob ROYL in den ersten 512KB liegt
royl_pos = orig.find(b'ROYL')
print(f"ROYL bei: 0x{royl_pos:x}") # Muss < 0x80000 sein!
# Erste 512KB extrahieren
first_512kb = orig[:0x80000]
with open('rom_512kb.BIN', 'wb') as f:
f.write(first_512kb)
print(f"Größe: {len(first_512kb)} bytes")
print(f"ROYL vorhanden: {b'ROYL' in first_512kb}")Bei der WD10EZEX-60ZF5A0 liegt ROYL bei 0x3D1B2 — das ist innerhalb der ersten 512KB. ✅
MiniPRO Einstellungen:
- Device:
PM25LD040(manuell auswählen!) - Format: BINARY
- Load mode: Normal
- From File Start Addr: 00000
- Erase → Write → Verify — alle drei Schritte!
- Verify muss 100% sein!
Schritt 4: Testen und Fehlersuche
Symptome und Bedeutung
| Symptom | Bedeutung |
|---|---|
| Platte dreht nicht | PCB tot, kein Boot |
| Klicken (klack klack) | Köpfe finden SA nicht → ROYL falsch |
| Dreht, stoppt nach 20 Sek. | SA-Lesefehler, Timeout |
| Dreht, wird erkannt aber langsam | J1-Kontakte verschmutzt! |
| Dreht, wird erkannt, läuft normal | ✅ Erfolg! |
Der Fehler den alle übersehen: Die J1-Kontakte
Das ist die Lektion dieses Artikels.
Nachdem stundenlang ROM-Dumps analysiert, MCU-Revisionen verglichen und verschiedene Spenderboards getestet wurden — war die eigentliche Ursache des ursprünglichen PCB-Defekts korrodierte Kontaktpads am J1-Anschluss.
J1 ist der Flachbandsteckverbinder zwischen PCB und HDA (Head/Disk Assembly). Über diese Pads kommuniziert die MCU mit dem Preamplifier auf den Leseköpfen.
Wenn diese Pads korrodiert oder verschmutzt sind:
- Preamplifier-Kommunikation instabil
- MCU erhöht Strom → Motor-Controller überlastet → brennt durch
- Neues PCB drauf → gleiches Problem nach kurzer Zeit
Reinigung:
- Isopropylalkohol 99% auf Wattestäbchen
- Alle J1-Pads auf PCB-Seite UND HDA-Seite sanft reinigen
- Trocknen lassen (30 Sekunden)
- Unter Lupe prüfen: Pads müssen blank und glänzend sein
Das klingt trivial. Es ist aber in vielen Fällen der entscheidende Unterschied zwischen Erfolg und Misserfolg.

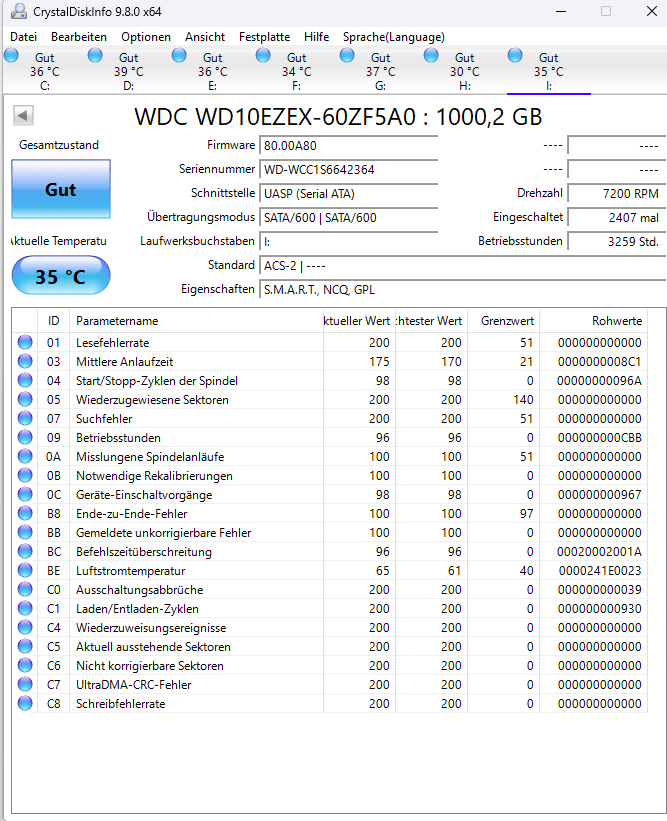

SMART-Werte interpretieren nach der Reparatur
Nach erfolgreicher Reparatur CrystalDiskInfo öffnen und diese Werte prüfen:
| ID | Name | Was bedeutet es? |
|---|---|---|
| 05 | Wiederzugewiesene Sektoren | Muss 0 sein! |
| 0A | Misslungene Spindelanläufe | Sollte 0 sein |
| BC | Befehlszeitüberschreitung | Kleine Werte OK, hohe Werte = J1 Kontaktproblem |
| C5 | Ausstehende Sektoren | Muss 0 sein! |
| C6 | Nicht korrigierbare Sektoren | Muss 0 sein! |
Wenn BC (Befehlszeitüberschreitung) erhöhte Rohwerte zeigt aber alles andere grün ist → J1-Kontakte nochmal reinigen und direkt per SATA (nicht USB) testen.
Häufige Fehler — Zusammenfassung
❌ Fehler 1: ROM-Chip zu klein ausgelesen
Lösung: Immer manuell den Chip-Typ in der Software auswählen. Nie automatisch erkennen lassen. Größe nach dem Lesen prüfen.
❌ Fehler 2: Falsches Spenderboard (MCU-Revision)
Lösung: PCB-Nummer reicht nicht. Immer MCU-QR-Code prüfen. Für WD10EZEX-60ZF5A0 muss 771824-706 + XCET15 draufstehen.
❌ Fehler 3: Verify nach dem Flashen vergessen
Lösung: Immer Erase → Write → Verify. Alle drei Schritte. Ein stiller Write-Fehler kostet Stunden.
❌ Fehler 4: J1-Kontakte nicht gereinigt
Lösung: Immer J1-Kontakte reinigen bevor das neue PCB montiert wird. Das ist der am häufigsten übersehene Schritt.
❌ Fehler 5: USB-Adapter für den Test
Lösung: Für Diagnosezwecke immer direkt SATA am Mainboard testen. USB-Adapter haben eigene Timeouts und verfälschen das Bild.
Randnotiz aus der Praxis: Bei dieser konkreten Reparatur lief die gerettete Platte zunächst an USB 2.0 mit 39 MB/s — das ist bereits am absoluten Maximum von USB 2.0 (real ca. 35-40 MB/s). Erhöhte SMART-Werte bei „Befehlszeitüberschreitung“ (BC) verschwinden in solchen Fällen oft komplett sobald die Platte an USB 3.0 oder direkt per SATA betrieben wird. Nicht jeder SMART-Alarm ist ein echtes Plattenproblem!
Werkzeug-Empfehlungen
| Tool | Verwendung | Kosten |
|---|---|---|
| MiniPRO TL866A/II | ROM lesen/schreiben | ~40€ |
| SOIC-8 Clip | In-Circuit ohne Auslöten | ~5€ |
| W25Q32JV (SOIC-8) | Ersatz-ROM-Chip | ~2€ |
| CrystalDiskInfo | SMART-Diagnose | Kostenlos |
| Isopropylalkohol 99% | Kontaktreinigung | ~5€ |
Fazit
PCB-Tausch bei Western Digital Festplatten ist machbar — aber nur wenn man die Details kennt. Die MCU-Revision, der korrekte ROM-Dump, die richtige Chip-Auswahl im Programmer, und vor allem: die J1-Kontakte.
Diese Reparatur hat gezeigt: Manchmal ist die Lösung ein Wattestäbchen mit Isopropylalkohol. Nicht ein 300€-Profi-Tool.
Aber ohne das Verständnis der Hintergründe — ROM-Struktur, ROYL-Module, MCU-Kommunikation — wäre man nie auf die richtige Idee gekommen.
Das ist der Unterschied zwischen einem Profi und jemandem der zufällig Glück hat.
Häufige Fragen
Reicht es, einfach ein baugleiches PCB zu kaufen?
Nein. Auf dem ROM des Original-Boards stehen die adaptiven Parameter genau dieser Platte — Kalibrierwerte, die zu diesem einen Laufwerk gehören. Ohne sie dreht die Platte zwar an, findet ihre Daten aber nicht. Das ROM muss mit umziehen.
Woran erkenne ich, ob das Spenderboard passt?
Die aufgedruckte Boardnummer allein genügt nicht. Entscheidend ist die MCU-Revision — stimmt die nicht überein, passt das übertragene ROM nicht zur Firmware auf der Platine.
Die Platte dreht an, wird aber nicht erkannt — was jetzt?
In den allermeisten Fällen sind es die J1-Kontakte zwischen Platine und Laufwerk. Oxidschicht genügt schon. Wattestäbchen, Isopropylalkohol, neu verschrauben — das löst mehr Fälle als jedes teure Werkzeug.
